Omspuiten met IDC bij magneetspulen voor automotive

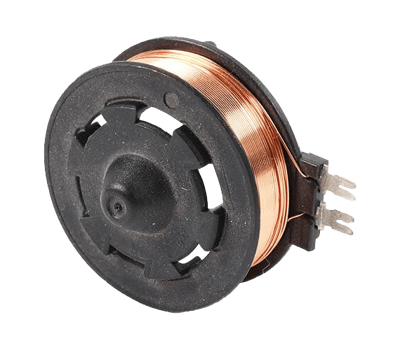

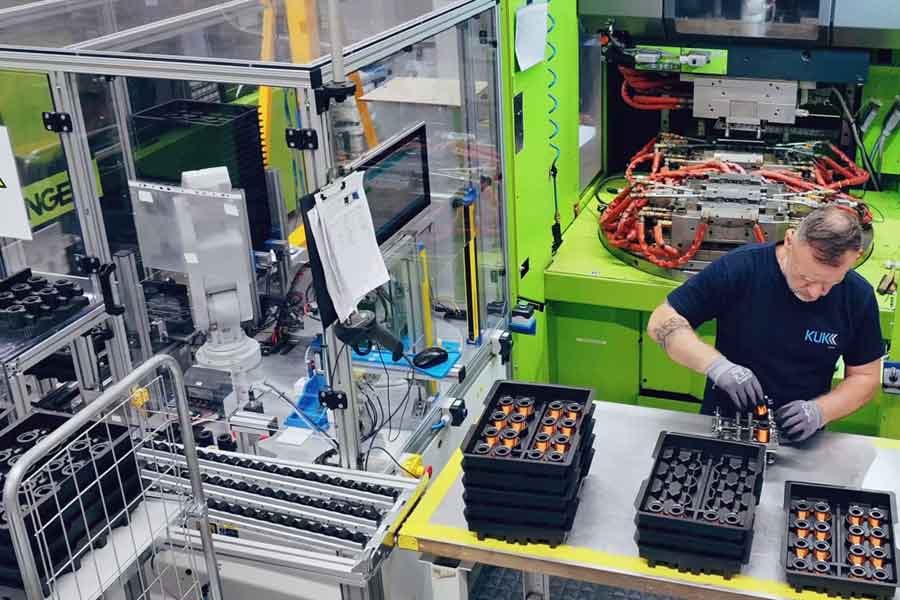

Elektromagnetische spoelen in de automobielindustrie — zoals in magneetventielen voor tankdrukcompensatie, vloeistoftransport, brandstoftoevoer of hydraulische regeling — profiteren van de combinatie tussen Insulation Displacement Connection (IDC) en omspuiten. Dit artikel belicht de technische aspecten, processen, voor- en nadelen en de relevantie voor specifieke toepassingen.

IDC maakt efficiënte draadverbindingen mogelijk zonder te strippen, terwijl omspuiten de componenten hermetisch afdicht en beschermt. Deze combinatie verbetert de robuustheid tegen trillingen, vocht en chemische invloeden — veelvoorkomende uitdagingen in voertuigomgevingen.

Basisprincipes: IDC en omspuiten

IDC, ook wel snijklemtechniek genoemd, doorsnijdt de draadmantel mechanisch met scherpe contacten om een geleidende verbinding tot stand te brengen — ideaal voor fijne spoeldraden (0.1–0.8 mm / AWG 20–38) in modulaire systemen. Bij het omspuiten wordt de IDC-verbinding samen met de spoel ingebed in thermoplastische kunststoffen zoals polyamide (PA6/66) of polyfenyleensulfide (PPS) via spuitgieten. Deze combinatie beschermt de gevoelige IDC-contacten betrouwbaar tegen omgevingsinvloeden — met name in veeleisende toepassingen waar onbeschermde verbindingen vergoten of omspoten moeten worden om stootvastheid en dichtheid te garanderen.

Proces: van verbinding tot afdichting

De typische volgorde begint met de IDC-terminatie: het IDC-contact wordt over de geïsoleerde draad gedrukt, doorsnijdt de isolatie en maakt contact met de geleider (koper of alternatief materiaal). Vervolgens wordt de spoel in een spuitgietmal geplaatst. Varianten omvatten lagedruk-omspuiting voor gevoelige componenten of hogedruk-injectie voor dichte structuren. Materialen zoals PBT of PPS worden verwerkt bij temperaturen van 220–350 °C, met glasvezelversterking voor mechanische stabiliteit. Afschermingen (bijv. siliconen) beschermen de IDC-contacten tegen materiaalindringing om flexibiliteit te behouden. In de automobielindustrie wordt vaak een hermetische afdichting bereikt die voldoet aan IP67-normen, door integratie van connectoren zoals AMP Superseal.

Voor- en nadelen van de combinatie van IDC en omspuiten

Voordelen:

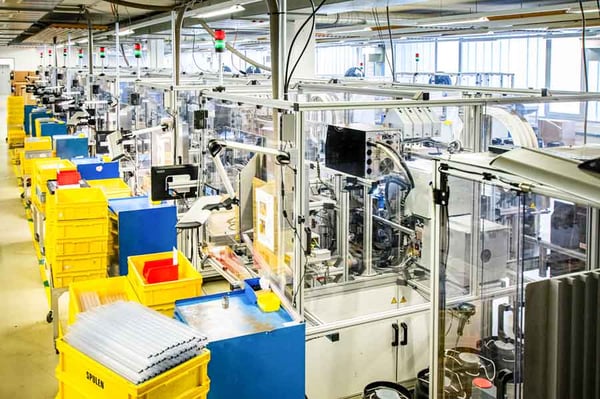

• Hoge automatiseringsgraad: IDC vermindert montagestappen, omspuiten integreert bescherming in één stap — ideaal voor massaproductie.

• Verhoogde duurzaamheid: omspuiten beschermt IDC-verbindingen tegen stof, condensatie en druk; in combinatie met IDC ontstaat een gasdichte, corrosiebestendige eenheid.

• Mechanische en elektrische betrouwbaarheid: lage contactweerstand via IDC, trillingsdemping tot 50 g en verbeterde warmteafvoer door nauwe materiaalpassingen.

• Kostenbesparingen en functie-integratie: geen afzonderlijke behuizingen nodig, inbedding van leidingen en sensoren in één proces, vereenvoudigde montage.

 Nadelen:

• Thermische en mechanische spanningen: verschillen in uitzettingscoëfficiënten tussen draad, IDC-contact en omspuitmateriaal kunnen microbarsten of delaminatie veroorzaken.

• Beperkte robuustheid bij extreme belasting: IDC is gevoeliger voor trillingen en trekkrachten dan crimpen of lassen; omspuiten verzacht dit, maar vervangt het niet volledig.

• Procescomplexiteit en investeringen: vereist schone oppervlakken, nauwkeurige temperatuur- en drukregeling en dure gereedschappen; onjuiste uitlijning leidt snel tot uitval.

Toepassingsvoorbeelden en technische overwegingen

In magneetventielen voor EVAP-systemen (tankdrukcompensatie) beschermt de combinatie tegen benzinedampen en vocht; IDC vergemakkelijkt snelle verbindingen, omspuiten zorgt voor dichtheid. Voor hydraulische ventielen in transmissies biedt de combinatie drukbestendigheid tot 200 bar, terwijl bij brandstoftoevoerleidingen corrosiebescherming prioriteit heeft — omspuiten verbetert hier de chemische bestendigheid. Bij vloeistoftransporttoepassingen minimaliseert IDC de productietijd en integreert omspuiten isolatie tegen elektrische storingen. Belangrijke tests omvatten heliumlektests voor dichtheid en trillingscycli volgens AEC-Q100. Parameters zoals injectiesnelheid en koeltijd moeten worden geoptimaliseerd om de integriteit van de IDC-contacten te waarborgen — onder meer door oververhitting te vermijden die de geleidbaarheid kan aantasten.
