Wikkelingen radial flux: verliezen en ruimte optimaliseren

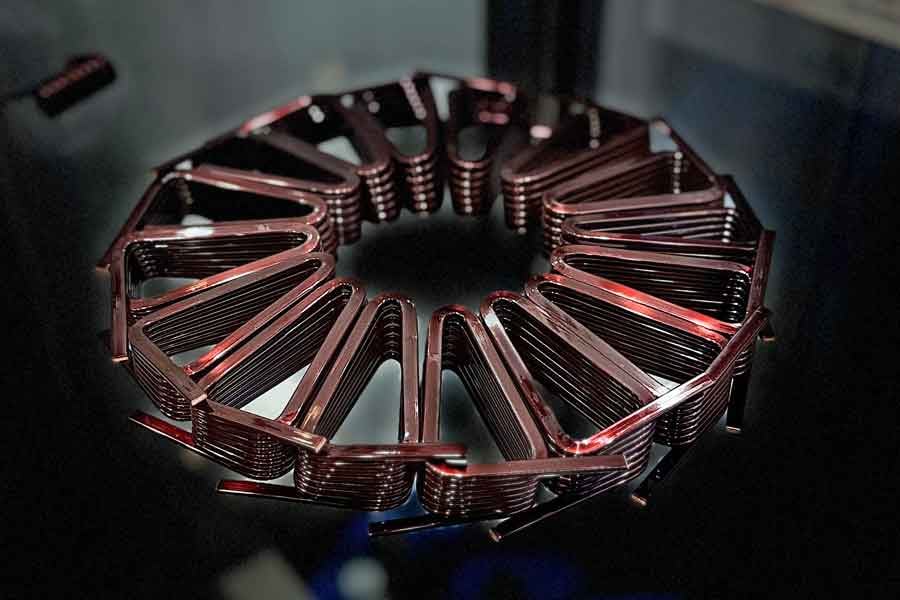

Het balanceren van draaddoorsnede, fill factor en verliezen vormt een kernuitdaging in het ontwerp van radial flux motoren, waarbij AC/DC-effecten zoals wervelstromen (eddy currents) en skin effect de efficiëntie en thermische prestaties beïnvloeden. De optimale keuze – of single-layer edgewise voor verliesminimalisatie of multi-layer Litz/orthocyclic voor ruimtebenutting – hangt af van een holistische beoordeling van frequentie, stroom en fabricagefactoren om een betrouwbare torque density te bereiken.

Ingenieurs die radial flux permanentmagneetmotoren ontwerpen, worden vaak geconfronteerd met compromissen in wikkelingconfiguraties die direct invloed hebben op de algehele systeemefficiëntie en betrouwbaarheid. Bijvoorbeeld kan prioriteit geven aan verliesreductie bij hoge frequenties compacte single-layer oplossingen begunstigen, maar ruimtebeperkte ontwerpen met meerdere lagen vereisen alternatieven die hoge fill factors behouden terwijl thermische risico's worden beperkt.

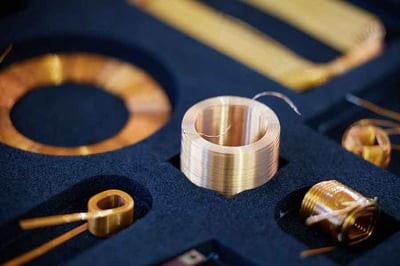

Single-layer edgewise wikkelingen: ideaal voor minimalisatie van AC- en DC-verliezen

Single-layer edgewise wikkelingen, met gebruik van plat rechthoekig draad op de kant, bieden een effectieve manier om zowel DC- (I²R) als AC-verliezen in radial flux motoren te verminderen. De geometrie maakt hogere stroomdichtheden mogelijk met minimale skin effect bij verhoogde frequenties, omdat het dunne profiel meer oppervlakte biedt voor stroomverdeling. Wervelstroomverliezen (eddy current losses) worden eveneens verminderd door de gereduceerde geleiderdikte loodrecht op het magnetische veld. In de praktijk kunnen fill factors boven 70 % worden bereikt, wat deze configuratie geschikt maakt voor hoogvermogenstoepassingen waar thermische hotspots vermeden moeten worden – hoewel het precieze fabricage vereist om isolatiefalen te voorkomen.

Multilayer alternatieven: Litz en orthocyclic voor betere ruimtebenutting

Voor ontwerpen die meerdere lagen vereisen vanwege gleufgeometrie of elektrische eisen, kunnen Litz-draad – samengesteld uit meerdere geïsoleerde strengen die samen getwijnd zijn – of orthocyclic wikkelingen met standaard ronddraad concurrerende fill factors (60–80 %) bereiken en de fabricagecomplexiteit vereenvoudigen. Litz vermindert skin- en proximity-effecten door de stroom over de strengen te verdelen, waardoor de AC-weerstand bij hoge frequenties daalt, terwijl orthocyclic technieken dichte verpakking met minimale luchtruimtes mogelijk maken. Vergeleken met multilayer edgewise verminderen deze methoden wikkelcomplexiteit en luchtkamers die warmte kunnen vasthouden, en verbeteren ze de thermische geleiding naar de stator-kern. Ze kunnen echter licht hogere DC-verliezen introduceren als de strengisolatie weerstand toevoegt, wat een zorgvuldige afweging tegenover koppelvereisten vereist.

Kritiek punt: in bepaalde gleufgeometrieën kunnen single-layer edgewise configuraties nog steeds hogere fill factors dan multilayer bereiken, met meer dan 70 % efficiëntie.

De keuze tussen single-layer edgewise en multilayer alternatieven moet worden gedreven door een holistische beoordeling van alle ontwerpparameters.

Niet door inherente superioriteit van een topologie, maar door welke het beste past bij de specifieke combinatie van frequentie, stroomdichtheid, thermische beperkingen en fabricagecapaciteit.

Frequentie- en stroomoverwegingen bij wikkelkeuze

Bedrijfsfrequentie en stroomsterktes zijn doorslaggevend voor de optimale wikkelstrategie, maar draaddiameterbeperkingen en fabricagehaalbaarheid moeten in deze beslissing worden meegenomen.

Hogefrequentiebedrijf (>100 Hz)

Skin effect wordt significant, wat Litz (voor AC-dominante verliesreductie) of edgewise (voor gecombineerde AC- en DC-efficiëntie met minimale verliezen) begunstigt. Deze topologieën verdelen de stroom effectief en verminderen proximity-effect verwarming, waardoor efficiëntie behouden blijft in veeleisende toepassingen.

Lage frequentie en DC-dominante toepassingen

Het selectieproces is genuanceerder dan alleen materiaalkosten en vereist expliciete aandacht voor draaddiameterbeperkingen.

• Bij matige stromen waarbij de vereiste draaddiameter ongeveer 1,8 mm of minder bedraagt, biedt orthocyclic ronddraad met self-bonding isolatie kosteneffectieve oplossingen, omdat de self-bonding capaciteit de bobbin overbodig maakt en de assemblage vereenvoudigt.

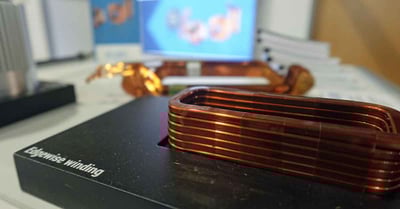

• Bij hogere stromen waarbij de vereiste draaddiameter ongeveer 1,8 mm overschrijdt, is self-bonding draad niet meer beschikbaar, waardoor standaard orthocyclic oplossingen onhaalbaar worden. In deze hoogstroom DC-scenario's worden edgewise platte geleiderontwerpen de optimale oplossing: ze bieden superieure ruimte-efficiëntie, hoge fill factors (70 %+) en elimineren volledig bobbin-kosten. Hoewel edgewise strengere fabricagetoleranties vereist dan ronddraad alternatieven, kan het de laagste totale eigendomskosten bieden voor hoogstroom DC-toepassingen door materiaalefficiëntie te combineren met vereenvoudigde assemblage en gereduceerd componentenaantal.


Stroomdichtheidsdoelen, typisch in het bereik van 4–8 A/mm², moeten worden afgewogen tegen thermische limieten, omdat overschrijding hiervan verliezen en saturatierisico's versterkt. Ingenieurs kunnen analytische tools zoals finite element analysis (FEA) gebruiken om deze interacties te modelleren, inclusief relaties zoals effectieve weerstand R_eff = R_dc * (1 + (f / f_crit)^2), waarbij f_crit de kritische frequentie voor het optreden van skin effect aanduidt, om ontwerpen af te stemmen op EV- of industriële motorspecificaties. De keuze van draaddiameter moet voorafgaan aan de topologiekeuze om te voorkomen dat er rond onhaalbare fabricagebeperkingen wordt ontworpen.

Van ontwerpvalidatie tot prototype: thermische betrouwbaarheid waarborgen

Validatie omvat thermische FEA en verliesmapping om hotspots-temperaturen te voorspellen, vergelijking van gesimuleerde I²R- en eddy losses met prototype-dynamometertests. Afwijkingen komen vaak voort uit reële toleranties in draaddoorsnede of fill factor variaties. Om dit te overbruggen, is iteratieve prototyping met gecontroleerde wikkelprocessen essentieel. Vroegtijdige betrokkenheid van een gespecialiseerde spoelfabrikant kan deze aspecten verfijnen en op maat gemaakte wikkelingen leveren die thermische integriteit en prestatieconsistentie van lab tot productie waarborgen.
