Wat is het voordeel van orthocyclisch wikkelen?

Orthocyclische spoelen kenmerken zich door een hoge kopervulfactor (vaak ca 70%), waardoor naar verhouding een hoog magnetisch veld in de kleinst mogelijke ruimte gerealiseerd wordt.

Orthocyclische spoelen kenmerken zich door een hoge kopervulfactor (vaak ca 70%), waardoor naar verhouding een hoog magnetisch veld in de kleinst mogelijke ruimte gerealiseerd wordt.

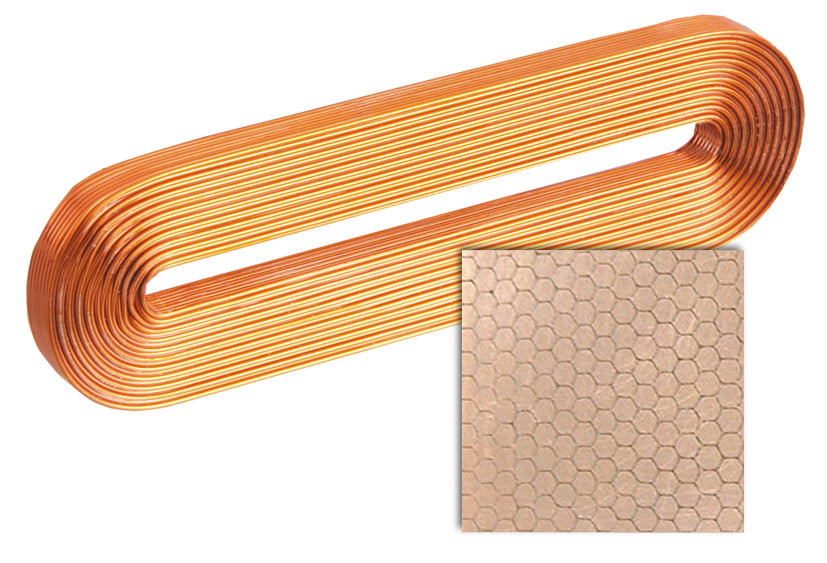

Met deze techniek zijn wij in staat een spoel te maken met de ‘dichtst mogelijke stapeling’ van windingen. Als een dwarsdoorsnede van een orthocyclische spoel gemaakt zou worden, heeft deze de vorm van een honingraat.

Een orthocyclisch gewikkelde spoel wordt met thermobakdraad gewikkeld, waarbij deze na verwarming a.h.w. verkleefd wordt tot een compact geheel. Om de vulfactor nog verder te verhogen heeft KUK Wijdeven tevens de mogelijkheid tot het wikkelen met dunne koper- en aluminiumfolie van 50 µm.

Eigenschappen van orthocyclische spoelen zijn:

  • Hoge Q-factor
  • Zelfdragend, zonder spoeldrager
  • Maximale vulfactor met minimale afmetingen
  • Lage spreiding in zelfinductie en capaciteit
  • Goede warmtegeleiding
  • Regelmatige verdeling van de veldsterkte
  • Trilbestendig

U kunt ook onze ingenieur Yuri vragen om het u uit te leggen:

Qua vormfactor kunnen spoelen rond, ovaal, vierkant, rechthoekig of zelfs ‘zadelvormig’ (gebogen) zijn.

orthocyclic coilsorthocyclic coilsorthocyclic coils

De KUK Group beheerst het orthocyclisch wikkelen van spoelen. Het onder vacuüm met epoxy omspuiten van spoelen (IP68) behoort tevens tot de competenties. Onze specialisten voor de productie van spoelen en transformatoren geven u graag advies!

Vragen over orthocyclisch wikkelen?
