Microspolen: overzicht van ontwerp, productie en toepassingen

Microspolen combineren extreme miniaturisering met veeleisende elektrische en magnetische prestatievereisten. Ze worden gebruikt in de medtech, sensortechnologie en precisie-elektronica en vereisen een zorgvuldige selectie van draadmaterialen, kernmaterialen en wikkelconfiguraties. Dit artikel geeft ingenieurs een praktisch overzicht van microspooltypen, productie-essentials, belangrijke toepassingsgebieden en de productie-uitdagingen die een ervaren productiepartner onmisbaar maken.

Microspolen zijn een specialistisch onderwerp dat ingenieurs in de medtech en sensortechnologie regelmatig tegenkomen — en waarbij de keuze van de fabrikant een directe impact heeft op de productbetrouwbaarheid en de time-to-market.

Types en configuraties van microspolen

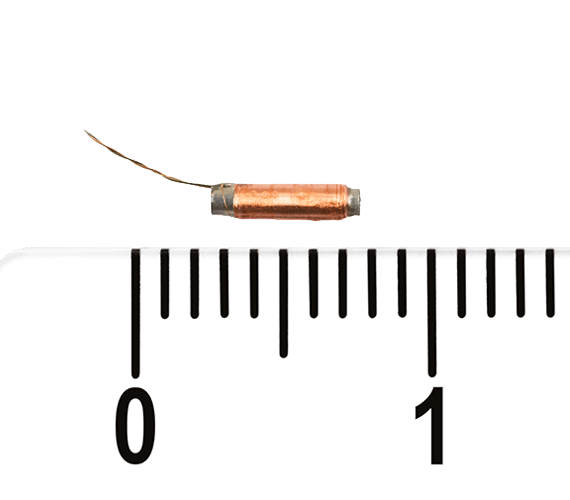

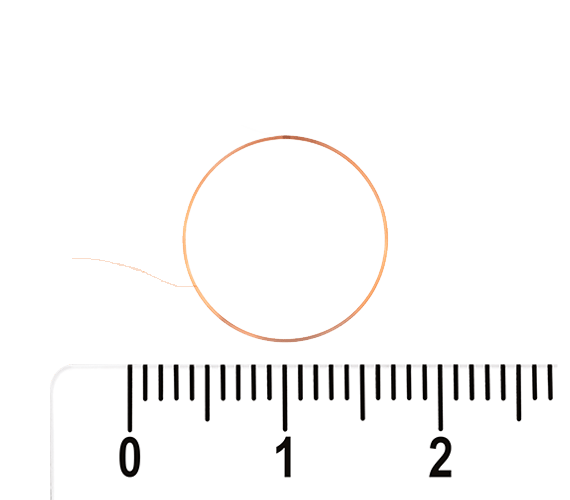

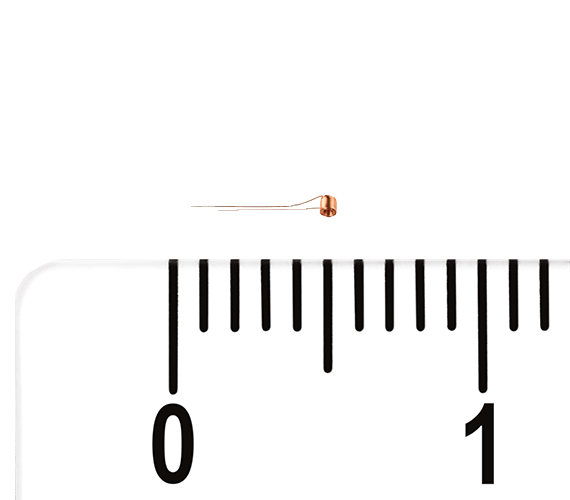

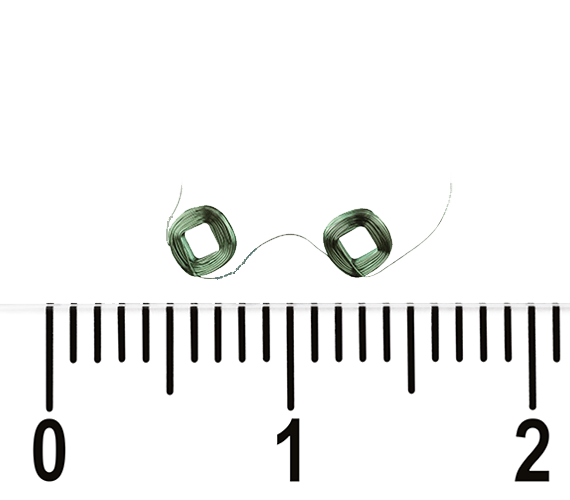

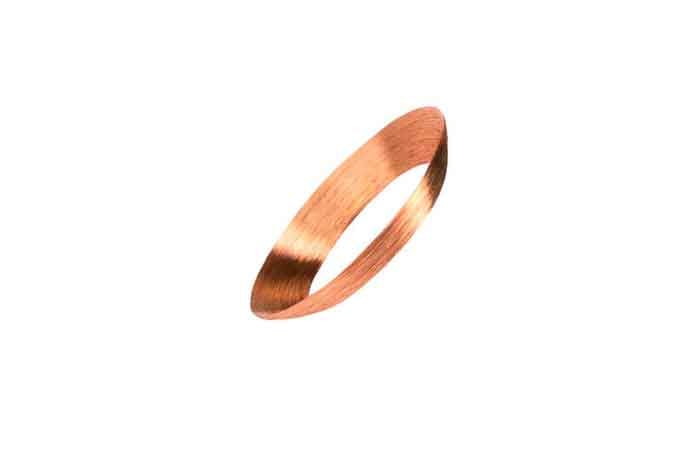

Luchtkernen microspolen bevatten geen magnetisch kernmateriaal, waardoor ze lichtgewicht zijn met lage inductantie — goed geschikt voor hoogfrequente toepassingen waarbij kernverliezen geminimaliseerd moeten worden. Microspolen die direct op magnetische kernen van ferriet of ijzer zijn gewikkeld, bereiken hogere inductantie en sterkere magnetische velden, waardoor ze de voorkeur verdienen waar geconcentreerde magnetische flux in een compacte ruimte vereist is.

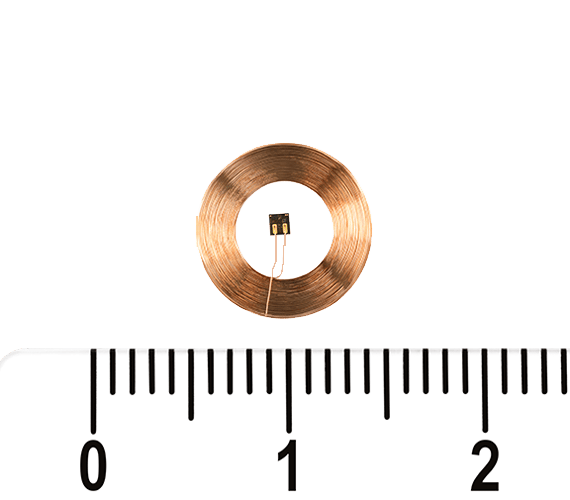

Naast de kernconfiguratie speelt ook de spoelgeometrie een beslissende rol in de prestaties. Solenoidspolen met hun cilindrische vorm zijn het meest gebruikelijk en bieden een goed begrepen velddistributie. Platte of pannenkoekenspolen zijn geschikt voor toepassingen met krappe axiale ruimtebeperkingen, zoals implanteerbare apparaten of draadloze laadelementen. Het vroegtijdig selecteren van de juiste combinatie van kerntype en geometrie in het ontwerpproces vermindert herbewerking en prototypecycli aanzienlijk.

Productie van microspolen: draden en kernmaterialen

De productie van microspolen omvat twee fundamentele beslissingen: draadmateriaal en kernmateriaal — beide hebben direct invloed op de elektrische prestaties, betrouwbaarheid en kosten.

Voor draden zijn koper en goud de meest gebruikte opties. Koper is de standaardkeuze vanwege de uitstekende elektrische geleidbaarheid en kostenefficiëntie. Gouddraad is voorbehouden aan toepassingen die de hoogste corrosiebestendigheid en langetermijnbetrouwbaarheid vereisen, zoals implanteerbare medische apparaten. Wat de microspoolwikkeling bijzonder uitdagend maakt, is de extreme fijnheid van deze draden: diameters van slechts 0,008 mm / AWG 58 maken ze praktisch onzichtbaar voor het blote oog en vereisen gespecialiseerde wikkeluitrusting en strikte procesbeheersing.

Voor kernmaterialen zijn de belangrijkste opties ferriet, ijzer en composietmaterialen. Ferrietkernen bieden hoge magnetische permeabiliteit gecombineerd met lage elektrische geleidbaarheid, waardoor wervelstroomverliezen minimaal blijven — een belangrijk voordeel bij hoogfrequente ontwerpen. IJzerkernen bieden hogere magnetische verzadiging maar hebben een grotere elektrische geleidbaarheid, waarmee rekening gehouden moet worden in het ontwerp. Composietmaterialen, zoals ijzerpoeder in een epoxymatrix, stellen ingenieurs in staat de magnetische en elektrische eigenschappen voor specifieke toepassingsvereisten nauwkeurig af te stemmen.

Uiteindelijk wordt de keuze van draad- en kernmateriaal bepaald door de beoogde elektrische en magnetische eigenschappen, de bedrijfsomgeving, kostenrestricties en de specifieke vereisten van de toepassing.

Schaal: 0,1 mm / Fabrikant: KUK Group

Toepassingen in medtech: van beeldvorming tot implantaten

Microspolen zijn een centraal element in een breed scala aan medische technologieën, van diagnostische beeldvorming tot actieve implantaten. In MRI-machines genereren en vormen nauwkeurig ontworpen microspolen de magnetische velden die nodig zijn voor hoogresolutiebeeldvorming. Hun geometrie en plaatsing zijn kritisch: zelfs kleine afwijkingen beïnvloeden de velduniformiteit en beeldkwaliteit.

In implanteerbare apparaten zoals neurostimulatoren en pacemakers verzorgen microspolen draadloze energieoverdracht en datatransmissie, waardoor fysieke verbindingen overbodig worden die anders infectierisico's zouden inhouden en de levensduur van het apparaat zouden beperken. De combinatie van minimale omvang, hoge efficiëntie en langdurige biocompatibiliteit maakt microspolen onmisbaar in dit vakgebied — en naarmate de apparaatminiaturisering vordert, zullen de eisen aan spoolprecisie en -consistentie alleen maar toenemen.

Microspolen in sensortechnologie: precisie verbeteren

Op maat gemaakte microspolen worden ook veel gebruikt in de sensortechnologie om precisie en gevoeligheid te verbeteren. In druksensoren, temperatuursensoren en inductieve nabijheidssensoren fungeren microspolen als transducers die veranderingen in fysieke parameters omzetten in elektrische signalen die nauwkeurig gemeten en geanalyseerd kunnen worden.

Hun kleine voetafdruk maakt integratie in compacte sensorbehuizingen mogelijk zonder concessies te doen aan gevoeligheid. In industriële automatisering stellen microspolen nauwkeurige, contactloze meting van positie en beweging mogelijk, zelfs in ruwe omgevingen. Van autosensoren tot biomedische sensoren zijn consistente inductantiewaarden en nauwe toleranties essentieel voor betrouwbare prestaties over het volledige bedrijfsbereik.

Uitdagingen bij de productie van microspolen

De productie van microspolen brengt verschillende uitdagingen met zich mee die gespecialiseerde expertise vereisen.

Nauwkeurige positionering en uitlijning van de spoolwindingen is kritisch — nauwe wikkelingstoleranties zijn nodig om de gewenste elektrische en magnetische eigenschappen te bereiken, en elke inconsistentie heeft direct invloed op de spoelprestaties. Even belangrijk is de zorgvuldige selectie en behandeling van kernmaterialen, waarvan de magnetische permeabiliteit en elektrische geleidbaarheid precies moeten voldoen aan de toepassingsvereisten.

Roswitha Ritter, KUK Product Manager Medical & Sensors, over de selectie van kernmaterialen voor microspolen:

De extreme afmetingen van miniatuurspolen maken het gehele productieproces van nature delicaat. Gespecialiseerde uitrusting, streng gecontroleerde processen en diepgaande materiaalkennis zijn alle voorwaarden voor het behalen van consistente, hoogwaardige resultaten op schaal.
