Lineaire motor

LINEAIRE MOTOR VOOR EEN HOOGWAARDIGE MEDTECH-TOEPASSING

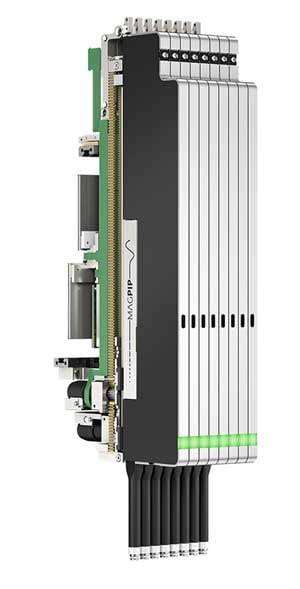

Door het consequente gebruik van geminiaturiseerde componenten en het slanke ontwerp kunnen de MagPip-kanalen met voorheen onbereikbare snelheden verplaatst worden.
«Door het consequente gebruik van geminiaturi­seerde componenten en het slanke ontwerp kunnen de MagPip-kanalen met voorheen onbereikbare snelheden verplaatst worden.»
Hamilton Bonaduz

Waar andere producenten het al lang opgegeven zouden hebben, heeft KUK zich bewezen als betrouwbare leverancier van een klantspecifieke lineaire motor. Na enkele jaren van ontwikkeling is de revolutionaire pipetteertechnologie MagPip voor medische laboratoria gelanceerd door Hamilton Bonaduz.

Waar andere producenten het al lang opgegeven zouden hebben, heeft KUK zich bewezen als betrouwbare leverancier van een klantspecifieke lineaire motor. Na enkele jaren van ontwikkeling is de revolutionaire pipetteertechnologie MagPip voor medische laboratoria gelanceerd door Hamilton Bonaduz.

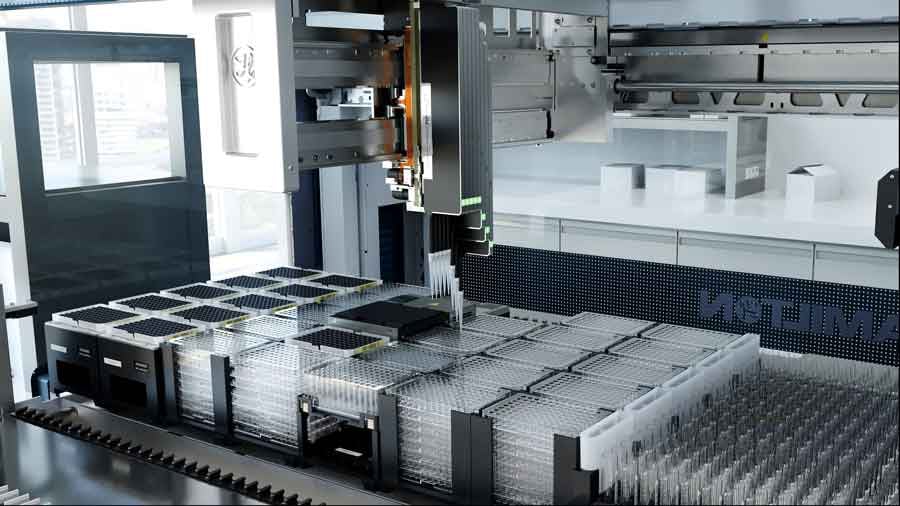

De Vantage vloeistofbehandelingsrobot met MagPip van Hamilton maakt indruk met een zeer snelle dosering in een ongelooflijk groot volumebereik. Dit wordt mogelijk gemaakt door een buisvormige lineaire motor met een enorme dynamiek, die zuigerbewegingen van meer dan 100G mogelijk maakt. Deze dynamiek is de belangrijkste factor voor het doseren van de kleinste vloeistofvolumes. Dit betekent dat er minder kostbare vloeistof en grondstoffen verbruikt worden. De enorme snelheid verhoogt ook de verwerkingscapaciteit en bespaart kostbare tijd in het lab. De MagPip combineert tegenpolen - snel en precies tegelijk.

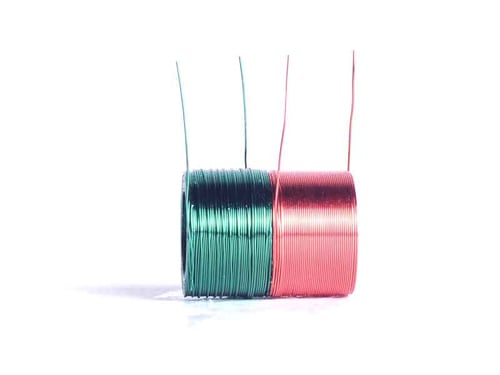

Voor de lineaire motor worden gepatenteerde spoelen van KUK gebruikt, met de begin- en einddraden op de buitendiameter. "In deze toepassing is elke winding belangrijk", zegt ontwikkelaar Reto Ettinger. Hamilton testte verschillende benaderingen, maar slechts één zo'n spoel kon het doel bereiken. "De motor is een complex onderdeel, dus we zijn erg blij dat we een technisch volwassen en betrouwbare oplossing hebben gevonden."

HubSpot Video

Partner voor ontwikkeling van spoelen - met doorzettingsvermogen

Voor afdelingshoofd Onderzoek en Nieuwe Technologieën Robotica, Hanspeter Romer, is KUK een leverancier die zijn klant in alle ontwikkelingsfasen bijstond. "We waren lange tijd in de prototypefase en er waren altijd aanpassingen en verbeteringen nodig om de prestaties van de motor maximaal te verhogen," zegt hij. "KUK ondersteunde ons in deze fase met bijzondere toewijding en innovatieve oplossingen," zegt Romer. De ontwikkelingstijd van ongeveer 5 jaar heeft zich uiteindelijk uitbetaald met de marktintroductie van de MagPip in 2020.

De innovatiejury's prijzen de uitmuntende lineaire motor

De innovatie op het gebied van medisch-technologische systemen kreeg veel respons: het product werd onder andere bekroond met de Duitse Innovation Award '21 in goud.

«De combinatie van lineaire aandrijving en pipet in de MagPip, een innovatief pipetteerkanaal, is nieuw en maakt een ongeëvenaarde zuigerversnelling mogelijk. Hierdoor bestrijkt MagPip een combinatiebereik tussen monstervolumes en processnelheid dat tot op heden nog nooit is bereikt in de markt voor handenvrij pipetteren. Een fantastisch staaltje techniek dat het mogelijk maakt om compromisloos doelstellingen te bereiken in geautomatiseerde vloeistofoverdracht in laboratoria en dat de potentie heeft om een revolutie teweeg te brengen in deze markt.»

Juryverklaring Duitse innovatieprijs

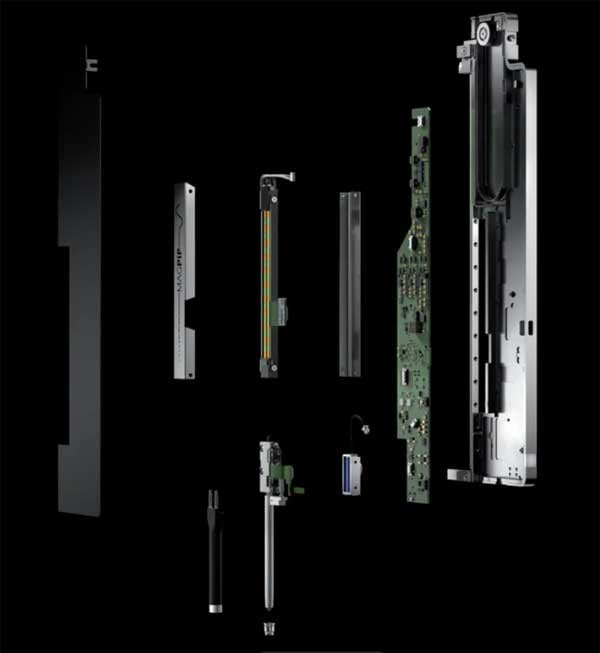

Voor dit technische hoogstandje levert KUK een lineaire motor voor het nauwkeurig doseren van vloeistoffen (tussen 350nl en 750ul), inclusief printmontage. Ook een lucht lineaire motor voor de beweging van de individuele pipetten op de Y-as.

MagPip ontving ook een iF Design Award:

«… kleinere volumes kunnen worden verwerkt, wat de mogelijkheden drastisch uitbreidt en het behoud van vloeistofhoeveelheden mogelijk maakt. Kortom, MagPip is ongelofelijk snel, nauwkeurig en tot het uiterste afgeslankt, wat bijdraagt aan het behoud van onze waardevolle vloeistoffen.»

Juryverklaring iF Design Award



Voor dit technische hoogstandje levert KUK een lineaire motor voor het nauwkeurig doseren van vloeistoffen (tussen 350nl en 750ul), inclusief printmontage. Ook een lucht lineaire motor voor de beweging van de individuele pipetten op de Y-as.

De patentspoelen die nodig zijn voor de pipetteerlineaire motor kunnen volautomatisch geproduceerd worden op KUK's eigen wikkelmachines. Zo kan enerzijds aan een snel groeiende vraag worden voldaan en blijven anderzijds de kosten binnen de perken.

De patentspoelen die nodig zijn voor de pipetteerlineaire motor kunnen volautomatisch geproduceerd worden op KUK's eigen wikkelmachines. Zo kan enerzijds aan een snel groeiende vraag worden voldaan en blijven anderzijds de kosten binnen de perken.



Over Hamilton:

Hamilton is een toonaangevende wereldwijde producent die geautomatiseerde werkstations voor vloeistofverwerking en laboratorium-automatiseringstechnologie levert aan de wetenschappelijke gemeenschap. Met een focus op innovatief ontwerp, bevatten de producten van Hamilton gepatenteerde vloeistofverwerkingstechnologieën in een portfolio dat bestaat uit vloeistofverwerkingsplatforms, standaard applicatiegebaseerde oplossingen, kleine apparaten, verbruiksartikelen en OEM vloeistofverwerkingsoplossingen.

NIEUWS OVER DE PRODUCTIE VAN SPOELEN, TRANSFORMATOREN EN ASSEMBLIES

Productie van spoelen - stap voor stap uitgelegd

In de elektrotechniek zijn spoelen belangrijke elektrische componenten die onder meer worden gebruikt in transformatoren, elektromotoren of relais. Er zijn vele verschillende invloeden die een rol spelen in de productie, waardoor het moeilijk is ze allemaal bij te houden.

Van welk materiaal kunnen spoelen worden gewikkeld?

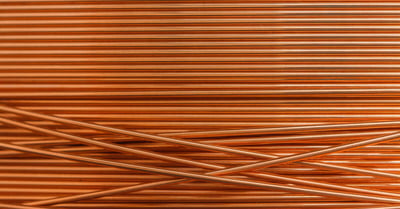

Bij de productie van spoelen speelt de gebruikte draad een belangrijke rol. Hoewel koper ongetwijfeld het meest gebruikte geleidermateriaal is, vooral voor klantspecifieke spoelen, is het ook de moeite waard om alternatieve spoeldraden te testen, afhankelijk van de toepassing.
